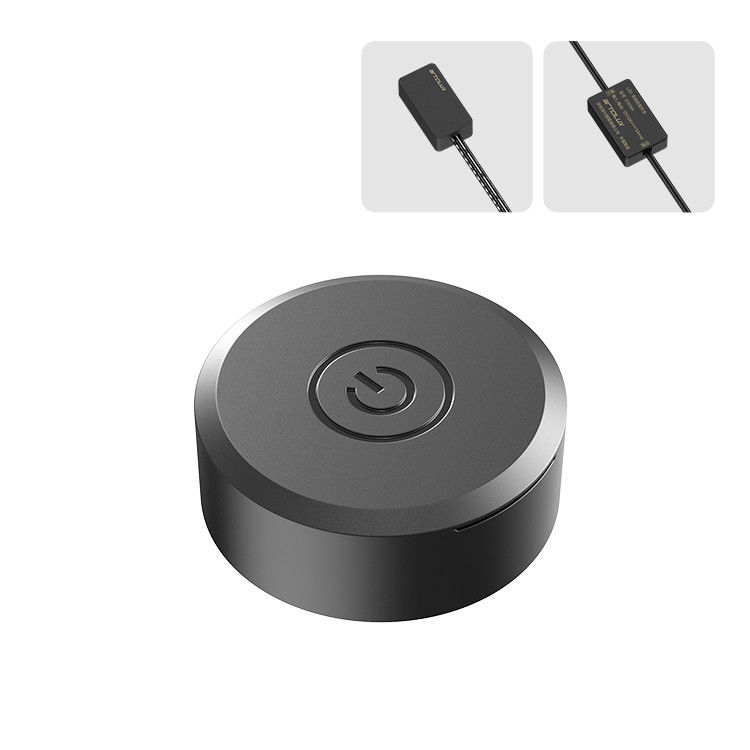

DC3V ασύρματος αισθητήρας διακόπτης για έξυπνο οικιακό αυτοματισμό συχνότητα 2,4GHz

(Μόνο ο ελεγκτής οικοδεσπότη έχει δείκτες, και ο σκλάβος δεν έχει δείκτες)

1Κουμπί επαναφοράς: Χρησιμοποιείται για να θέσει τον ελεγκτή στην κατάσταση ρύθμισης ή να επαναφέρει τον ελεγκτή.Πατήστε και κρατήστε για περισσότερο από 5S για την επαναφορά της μονάδας WIFIΑν πιέσετε για περισσότερο από 10 δευτερόλεπτα, ο ελεγκτής θα επαναφέρει τις εργοστασιακές ρυθμίσεις 2,4GHz, όλοι οι κωδικοί των τηλεχειριστήρων θα καθαριστούν και το WiFi θα επανατοποθετηθεί.

2Γαλάζιος δείκτης: ((S1361.DIM.2S είναι χωρίς αυτόν τον δείκτη) Περιγραφή δείκτη κατάστασης Wi-Fi

Γρήγορο ανοιγόκλεισμα (500 ms): η συσκευή περιμένει τη διανομή δικτύου με ένα κλειδί.

Μακροχρόνια αναβοσβήνεια (2S): η συσκευή περιμένει την σύνδεση του AP με το δίκτυο.

σταθερή ενεργοποίηση: η συσκευή είναι ρυθμισμένη και ο δρομολογητής συνδεδεμένος·

Εκκλεισμός: η συσκευή είναι ρυθμισμένη και δεν συνδέεται δρομολογητής.

3 Κόκκινος πράσινος δείκτης: ((S1361.DIM.2S είναι χωρίς αυτόν τον δείκτη)

Πράσινο:Ενεργοποίηση εντός 30 δευτερολέπτων, ή σύντομο πάτημα του κουμπιού επαναφοράς εντός 30 δευτερολέπτων, το πράσινο φως είναι σταθερό, περιμένετε τη διανομή δικτύου 2.4G. Αφού απενεργοποιηθεί και αναβοσβήσει,Υπάρχει ένα σήμα ασύρματης επικοινωνίας.;

Κόκκινο:Φώτα βλάβης, υπερφόρτωση εξόδου εξοπλισμού ή βραχυκύκλωμα.

4Ηλεκτρική είσοδος καλώδιο: Χρησιμοποιήστε το κόκκινο DuPont 2541 αρσενικό τερματικό, μπορεί να εισαχθεί στην CA03 μας τροφοδοσία ενέργειας Aurora

5Δύρα για τη βίδα στερέωσης: ο ελεγκτής μπορεί να στερεωθεί στο πλαίσιο με τη βίδα που παρέχεται.

6Πορτ επικοινωνίας: Συνδέστε τους ελεγκτές host και slave ή συνδέστε το εξωτερικό κουμπί επαναφοράς

7Απόδοση μαύρη Dupont 2541 θηλυκή τερματική, συνδεδεμένη με μαύρη Dupont 2541 αρσενική τερματική μονοχρωματικές λωρίδες θερμοκρασίας.

3.1), το τηλεχειριστήριο και ένα μόνο σύνολο ευθυγράμμισης φωτός: πατώντας σύντομα το κουμπί επαναφοράς, η συσκευή εισέρχεται στην κατάσταση ρύθμισης,Ο ξενιστής και ο σκλάβος του S1361 θα συνδεθούν με το φως από την πρώτη ομάδα., η δεύτερη ομάδα, η τρίτη ομάδα, η τέταρτη ομάδα, η πέμπτη ομάδα, η πλήρης αλλαγή του κύκλου φωτός, στη συνέχεια, πατήστε το παρόμοιο πλήκτρο του τηλεχειριστή, το αντίστοιχο φως θα είναι εκτός τρεις φορές,δηλαδή, η σύνδεση κωδικών είναι επιτυχής·

3.2), τηλεχειρισμός και πολλαπλές ομάδες ευθυγράμμισης φωτός: για παράδειγμα, τηλεχειρισμός και δεύτερη και τρίτη ομάδα ευθυγράμμισης,Πρώτα ακολουθήστε το προηγούμενο βήμα και η δεύτερη ευθυγράμμιση ομάδας θα είναι επιτυχής, στη συνέχεια πατήστε το κουμπί επαναφοράς για να ενεργοποιήσετε την τρίτη ομάδα φωτισμών και στη συνέχεια χρησιμοποιήστε το τηλεχειριστήριο για να ενεργοποιήσετε τη δεύτερη ομάδα φωτισμών,Αυτή τη στιγμή οι δεύτερες και τρίτες ομάδες φώτων ανάβονται, πατάτε το πλήκτρο αντιστοίχισης τηλεχειρισμού, οι φωτεινές ομάδες δεύτερης και τρίτης κατηγορίας απενεργοποιούνται τρεις φορές, στη συνέχεια το τηλεχειριστήριο αντιστοιχίζεται με τις φωτεινές ομάδες δεύτερης και τρίτης κατηγορίας·

3.3), διαγραφή κωδικού τηλεχειρισμού: το πλαίσιο ελέγχου βρίσκεται σε κατάσταση ρύθμισης, ενώ πατάτε τα πλήκτρα αντιστοίχισης και διαγραφής του τηλεχειρισμού, αναβοσβήνει το πράσινο φως, δηλαδή:Η διαγραφή κώδικα είναι επιτυχής..
